نگهداری و افزایش عمر قالب‌های گرافیتی کدولد، راهنمای تخصصی
نگهداری و افزایش عمر قالب‌های گرافیتی کدولد به چه صورت است؟ قالب‌های گرافیتی کدولد از مهم‌ترین ابزارها در جوشکاری کدولد هستند که برای ایجاد اتصالات الکتریکی مقاوم و با کیفیت در سیستم‌های ارتینگ استفاده می‌شوند. نگهداری صحیح این قالب‌ها نه‌تنها عمر آن‌ها را به طور قابل‌توجهی افزایش می‌دهد، بلکه کیفیت جوش‌ها، ایمنی پروژه‌ها و کاهش هزینه‌های بلندمدت را تضمین می‌کند. در این مقاله جامع که توسط تیم تخصصی جوشکار سیار تهران با بیش از ۱۵ سال تجربه در حوزه جوشکاری در تهران تهیه شده، به صورت مرحله‌به‌مرحله و با جزئیات کامل، روش‌های نگهداری و افزایش عمر قالب‌های گرافیتی کدولد را بررسی می‌کنیم. هدف ما ارائه راهنمایی کاربردی و مشاور‌محور است تا شما بتوانید از این تجهیزات حساس به بهترین شکل استفاده کنید.
اهمیت نگهداری قالب‌های گرافیتی کدولد
قالب‌های گرافیتی کدولد به دلیل جنس خاص و قرار گرفتن در معرض دماهای بسیار بالا (بیش از ۲۰۰۰ درجه سانتی‌گراد) و واکنش‌های شیمیایی ناشی از پودر جوش کدولد، نیاز به مراقبت ویژه دارند. عدم نگهداری صحیح می‌تواند منجر به ترک‌خوردگی، فرسودگی زودرس یا کاهش کیفیت جوش شود که در نهایت به افزایش هزینه‌ها و کاهش ایمنی سیستم‌های ارتینگ منجر می‌شود. با رعایت اصول نگهداری، می‌توانید عمر مفید قالب‌ها را از ۵۰-۶۰ جوش استاندارد به بیش از ۱۰۰ جوش افزایش دهید.
ویژگی‌ها و مشخصات قالب‌های گرافیتی کدولد
قالب‌های گرافیتی کدولد از گرافیت با خلوص بالا ساخته شده‌اند و برای ایجاد اتصالات الکتریکی در سیستم‌های ارتینگ، مانند اتصال تجهیزات ارت از جمله سیم به صفحه، سیم به میله ارت، یا تسمه به سازه طراحی شده‌اند. این قالب‌ها باید در برابر دماهای بالا، فشار مکانیکی و مواد شیمیایی مقاوم باشند. برای اطلاعات بیشتر در مورد انواع قالب‌ها، به صفحه قالب کدولد مراجعه کنید.
| ویژگی | توضیحات |
|---|---|
| جنس | گرافیت با خلوص بالا |
| تحمل دما | بیش از ۲۰۰۰ درجه سانتی‌گراد |
| عمر مفید استاندارد | ۵۰-۶۰ جوش (با نگهداری صحیح تا ۱۰۰ جوش) |
| کاربرد | اتصال هادی‌های مسی، تسمه، میله ارت و سازه‌ها |
| انواع اتصال | سیم به صفحه، سیم به سیم (دو راهی، سه راهی، چهار راهی)، سیم به میله ارت |
عوامل آسیب‌رسان به قالب‌های گرافیتی
برای افزایش عمر قالب‌های گرافیتی، ابتدا باید عواملی که به آن‌ها آسیب می‌رسانند را شناسایی و کنترل کنیم. این عوامل شامل موارد زیر هستند:
- شوک حرارتی: تغییرات ناگهانی دما به دلیل عدم پیش‌گرم کردن قالب می‌تواند باعث ترک‌خوردگی شود.
- نفوذ مواد مذاب: باقی‌مانده‌های پودر جوش یا ناخالصی‌ها می‌توانند به دیواره‌های قالب آسیب برسانند.
- ضربه‌های مکانیکی: باز کردن قالب با ابزار نامناسب یا ضربه زدن به آن باعث شکستگی یا ساییدگی می‌شود.
- نگهداری نادرست: قرار گرفتن قالب در محیط‌های مرطوب یا غیراستاندارد باعث کاهش کیفیت گرافیت می‌شود.
- استفاده بیش از حد: استفاده از قالب فراتر از ظرفیت استاندارد (معمولاً ۶۰ جوش) بدون بازرسی دقیق.
راهنمای مرحله‌به‌مرحله نگهداری و افزایش عمر قالب‌های گرافیتی کدولد
برای اطمینان از عملکرد بهینه و افزایش عمر قالب‌های گرافیتی کدولد، تیم تهران جوش مراحل زیر را با دقت طراحی کرده است. این مراحل به شما کمک می‌کند تا از این تجهیزات حساس به بهترین شکل استفاده کنید:
- پیش‌گرم کردن قالب: قبل از شروع جوشکاری، قالب را با مشعل گازی به مدت ۱ تا ۲ دقیقه پیش‌گرم کنید. این کار از شوک حرارتی جلوگیری کرده و خطر ترک‌خوردگی را کاهش می‌دهد. دمای پیش‌گرم باید حدود ۲۰۰-۳۰۰ درجه سانتی‌گراد باشد.
- انتخاب پودر جوش مناسب: از پودر جوش کدولد با وزن متناسب با نوع اتصال (۴۵ تا ۲۵۰ گرم) استفاده کنید. استفاده از پودر بیش از حد می‌تواند به قالب فشار وارد کند.

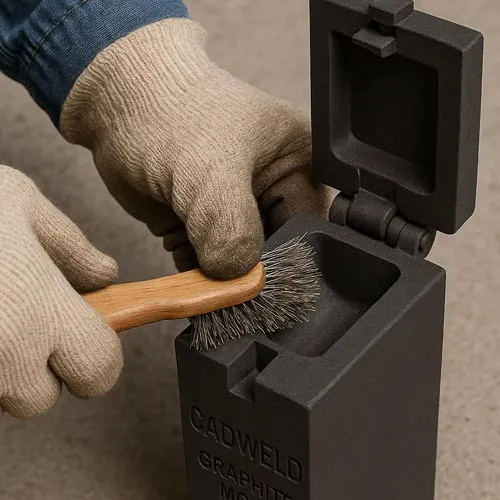

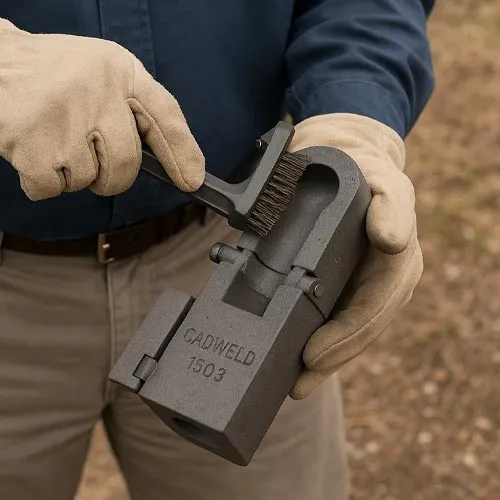

- تمیزکاری پس از هر جوش: بلافاصله پس از جوشکاری، از کیت تمیزکننده شامل فرچه و ابزار قاشقی برای حذف باقی‌مانده‌های مذاب استفاده کنید. این کار از چسبیدن مواد به دیواره‌های قالب جلوگیری می‌کند.
- بازرسی منظم قالب: پس از هر ۵ جوش، قالب را برای بررسی ترک، ساییدگی یا تغییر رنگ غیرعادی چک کنید. در صورت مشاهده هرگونه آسیب، از ادامه استفاده خودداری کنید.
- نگهداری در محیط خشک: قالب‌ها را در کیسه‌های ضد رطوبت یا جعبه‌های مخصوص نگهداری کنید. رطوبت می‌تواند باعث اکسیداسیون و کاهش کیفیت گرافیت شود.
- اجتناب از ضربه‌های مکانیکی: هنگام باز کردن قالب، از ابزار مناسب (مانند دستگیره‌های استاندارد) استفاده کنید و از ضربه زدن به بدنه گرافیتی خودداری کنید.
- استفاده از دستگیره مناسب: برای قالب‌های سایز کوچک و بزرگ، از دستگیره‌های متناسب استفاده کنید تا فشار غیرضروری به قالب وارد نشود.
- رعایت تعداد جوش‌های استاندارد: استانداردهای جهانی توصیه می‌کنند که پس از ۵۰-۶۰ جوش، قالب تعویض شود. با این حال، با نگهداری صحیح، می‌توانید تا ۱۰۰ جوش یا بیشتر از یک قالب استفاده کنید.
برای مطالعه جزئیات بیشتر در مورد تکنیک‌های جوشکاری کدولد، به مقاله راهنمای کامل جوشکاری کدولد: هر آنچه باید بدانید مراجعه کنید.
ابزارهای ضروری برای نگهداری قالب‌های گرافیتی
برای نگهداری صحیح قالب‌های گرافیتی، استفاده از ابزارهای استاندارد و با کیفیت ضروری است. تیم تهران جوش ابزارهای زیر را برای این منظور توصیه می‌کند:
| ابزار | کاربرد | قیمت تقریبی (تومان) |
|---|---|---|
| کیت تمیزکننده | حذف باقی‌مانده‌های مذاب و ناخالصی‌ها | ۱۷۰,۰۰۰ |
| دستگیره کوچک | نگهداری قالب‌های سایز کوچک | ۱۳۵,۰۰۰ |
| دستگیره بزرگ | نگهداری قالب‌های سایز بزرگ | ۱۵۵,۰۰۰ |
| مشعل گازی | پیش‌گرم کردن قالب | متغیر (بسته به برند) |
| ابزار قاشقی | تمیزکاری دقیق محفظه‌های قالب | ۵۰,۰۰۰ |
نکات ایمنی در استفاده و نگهداری قالب‌های گرافیتی
ایمنی در هنگام کار با قالب‌های گرافیتی کدولد از اهمیت ویژه‌ای برخوردار است. رعایت نکات نگهداری و افزایش عمر قالب‌های گرافیتی کدولد زیر می‌تواند از حوادث احتمالی و آسیب به قالب‌ها جلوگیری کند:
- استفاده از تجهیزات حفاظتی: همیشه از دستکش مقاوم در برابر حرارت، عینک ایمنی و ماسک تنفسی استفاده کنید.
- تهویه مناسب محیط: جوشکاری کدولد گازهای شیمیایی تولید می‌کند؛ بنابراین، محیط کار باید دارای تهویه مناسب باشد.
- نگهداری پودر جوش: پودر جوش را در ظروف ضد رطوبت و دور از منابع حرارتی نگهداری کنید.
- اجتناب از استفاده از قالب‌های آسیب‌دیده: قالب‌هایی که ترک یا ساییدگی دارند، می‌توانند باعث جوش‌های ناقص و خطر برق‌گرفتگی شوند.
- آموزش اپراتورها: اطمینان حاصل کنید که اپراتورها آموزش‌های لازم برای کار با قالب‌های کدولد را دیده‌اند.
چگونه عمر قالب‌های گرافیتی را به حداکثر برسانیم؟
برای حداکثر کردن عمر قالب‌های گرافیتی، باید به ترکیبی از نگهداری صحیح، استفاده از ابزارهای مناسب و رعایت استانداردها توجه کنید. در ادامه، نکات پیشرفته‌تری برای حرفه‌ای‌ها ارائه می‌شود:
- استفاده از قالب‌های با کیفیت بالا: قالب‌های گرافیتی با خلوص بالا و برندهای معتبر، مقاومت بیشتری در برابر فرسودگی دارند.
- کنترل دمای محیط: دمای محیط کار باید بین ۵ تا ۳۵ درجه سانتی‌گراد باشد تا از تغییرات دمایی ناگهانی جلوگیری شود.
- استفاده از فیتیله‌های استاندارد: فیتیله‌های با کیفیت بالا از احتراق ناقص پودر جوش جلوگیری می‌کنند.
- برنامه‌ریزی جوشکاری: جوشکاری را به صورت متناوب انجام دهید تا قالب فرصت خنک شدن داشته باشد.
- ثبت تعداد جوش‌ها: تعداد جوش‌های انجام‌شده با هر قالب را ثبت کنید تا از استفاده بیش از حد جلوگیری شود.
مقایسه جوش کدولد با سایر روش‌های جوشکاری
جوش کدولد به دلیل ایجاد اتصال مولکولی بین هادی‌ها، یکی از بهترین روش‌ها برای سیستم‌های ارتینگ است. در مقایسه با جوش آرگون، جوش کدولد مزایای متعددی دارد که در جدول زیر بررسی شده است:
| معیار | جوش کدولد | جوش آرگون |
|---|---|---|
| مقاومت الکتریکی | بسیار کم (اتصال مولکولی) | متوسط |
| مقاومت در برابر خوردگی | بسیار بالا | متوسط |
| هزینه اولیه تجهیزات | بالاتر | پایین‌تر |
| عمر جوش | بسیار طولانی | متوسط |
| زمان اجرا | سریع‌تر | کندتر |
برای پروژه‌های حساس که نیاز به اتصالات با دوام و مقاومت پایین دارند، جوش کدولد گزینه‌ای بی‌نظیر است.
سوالات متداول
❓ سوال: هر چند وقت یک‌بار باید قالب‌های گرافیتی را تمیز کرد؟
✅ پاسخ: پس از هر جوش، قالب باید با استفاده از فرچه و ابزار قاشقی تمیز شود تا از تجمع مواد مذاب جلوگیری شود. این کار عمر قالب را به طور قابل‌توجهی افزایش می‌دهد.
❓ سوال: آیا می‌توان از یک دستگیره برای انواع قالب‌ها استفاده کرد؟
✅ پاسخ: بله، دستگیره‌های استاندارد در دو سایز کوچک و بزرگ برای اکثر قالب‌ها قابل استفاده هستند. با این حال، استفاده از دستگیره متناسب با سایز قالب توصیه می‌شود.
❓ سوال: چگونه می‌توان ترک‌خوردگی قالب را تشخیص داد؟
✅ پاسخ: پس از هر ۵ جوش، قالب را برای خطوط ریز، تغییر رنگ غیرعادی یا ساییدگی بررسی کنید. در صورت مشاهده هرگونه آسیب، قالب را تعویض کنید.
❓ سوال: آیا پیش‌گرم کردن قالب ضروری است؟
✅ پاسخ: بله، پیش‌گرم کردن قالب از شوک حرارتی جلوگیری کرده و می‌تواند عمر مفید قالب را تا ۳۰٪ افزایش دهد.
❓ سوال: چه زمانی باید قالب را تعویض کنیم؟
✅ پاسخ: استانداردهای جهانی توصیه می‌کنند پس از ۵۰-۶۰ جوش، قالب تعویض شود. اما با نگهداری صحیح، می‌توانید تا ۱۰۰ جوش یا بیشتر از یک قالب استفاده کنید.
❓ سوال: آیا قالب‌های گرافیتی در برابر رطوبت حساس هستند؟
✅ پاسخ: بله، رطوبت می‌تواند باعث اکسیداسیون و کاهش کیفیت گرافیت شود. قالب‌ها را در محیط خشک و در کیسه‌های ضد رطوبت نگهداری کنید.
برای اطلاعات بیشتر در مورد سوالات رایج، به مقاله پرسش‌های پرتکرار درباره جوشکاری Cadweld + پاسخ تخصصی مراجعه کنید.
مزایای استفاده از قالب‌های گرافیتی با کیفیت
استفاده از قالب‌های گرافیتی با کیفیت بالا، مانند آن‌هایی که توسط برندهای معتبر تولید می‌شوند، مزایای متعددی دارد:
- دوام بالا: قالب‌های با کیفیت می‌توانند تعداد جوش‌های بیشتری را تحمل کنند.
- کیفیت جوش بهتر: قالب‌های با خلوص بالا جوش‌هایی با مقاومت الکتریکی پایین‌تر تولید می‌کنند.
- کاهش هزینه‌های بلندمدت: با افزایش عمر قالب، نیاز به تعویض مکرر کاهش می‌یابد.
- سازگاری با انواع هادی‌ها: قالب‌های با کیفیت برای انواع اتصالات (سیم به صفحه، سیم به میله، و غیره) مناسب هستند.
تجربه‌های واقعی از پروژه‌های تهران جوش
تیم تهران جوش در طول ۱۵ سال فعالیت خود در پروژه‌های مختلف صنعتی و ساختمانی، تجربیات ارزشمندی در استفاده و نگهداری قالب‌های گرافیتی کسب کرده است. به عنوان مثال، در یکی از پروژه‌های بزرگ صنعتی در تهران، با رعایت دقیق مراحل نگهداری، توانستیم عمر یک قالب گرافیتی را از ۶۰ جوش به بیش از ۱۲۰ جوش افزایش دهیم. این امر نه‌تنها هزینه‌های پروژه را کاهش داد، بلکه زمان اجرای پروژه را نیز بهینه کرد.
در پروژه دیگری، یکی از مشتریان ما به دلیل عدم تمیزکاری منظم قالب، با مشکل ترک‌خوردگی مواجه شد. پس از مشاوره با تیم تهران جوش و استفاده از کیت تمیزکننده و روش‌های پیشنهادی، این مشتری توانست از قالب‌های جدید خود به مدت طولانی‌تری استفاده کند.
چگونه قالب مناسب برای پروژه خود انتخاب کنیم؟
انتخاب قالب مناسب برای نوع اتصال و هادی‌های مورد استفاده، نقش مهمی در موفقیت پروژه و افزایش عمر قالب دارد. در جدول زیر، انواع قالب‌های کدولد و کاربردهای آن‌ها آورده شده است:
| نوع قالب | کاربرد | سایز هادی (میلی‌متر) | قیمت تقریبی (تومان) |
|---|---|---|---|
| سیم به صفحه | اتصال سیم مسی به صفحه ارت | ۱۶-۱۲۰ | ۳۴۰,۰۰۰-۳۶۰,۰۰۰ |
| سیم به سیم (دو راهی) | اتصال دو سیم مسی به یکدیگر | ۱۶-۱۲۰ | ۳۵۰,۰۰۰-۳۶۰,۰۰۰ |
| سیم به میله ارت | اتصال سیم مسی به میله ارت | ۱۶-۱۲۰ | ۳۵۵,۰۰۰-۳۶۰,۰۰۰ |
| سیم به سازه | اتصال سیم به سازه‌های فلزی | تمامی سایزها | ۳۹۰,۰۰۰ |
نتیجه‌گیری
قالب‌های گرافیتی کدولد، به عنوان یکی از مهم‌ترین اجزای سیستم‌های ارتینگ، نیازمند نگهداری دقیق و اصولی هستند. با رعایت مراحل پیش‌گرم کردن، تمیزکاری منظم، استفاده از ابزارهای استاندارد و نگهداری در محیط خشک، می‌توانید عمر مفید این قالب‌ها را به طور قابل‌توجهی افزایش دهید. تیم تهران جوش با بیش از ۱۵ سال تجربه در پروژه‌های جوشکاری و ارتینگ در تهران، آماده ارائه مشاوره تخصصی و تجهیزات با کیفیت برای پروژه‌های شماست.
انتخاب قالب‌های با کیفیت، استفاده از پودر جوش مناسب و رعایت نکات ایمنی، نه‌تنها کارایی سیستم ارتینگ شما را بهبود می‌بخشد، بلکه هزینه‌های بلندمدت پروژه را کاهش می‌دهد. برای خرید قالب‌های گرافیتی، کیت‌های تمیزکننده یا دریافت مشاوره تخصصی، می‌توانید با کارشناسان ما در تهران جوش تماس بگیرید. ما متعهد به ارائه خدمات با کیفیت و جلب رضایت شما هستیم.
نویسنده: تیم تخصصی جوشکاری تهران جوش
